Bruciatore a gas rigeneratore utilizzato nel forno di fusione di alluminio di YGL-1000Q

Fusione di alluminio di alluminio di fusione & di tenuta a gas rigeneratrice del residuo del forno di fusione del forno a crogiolo YGL-1000Q

1. APPLICAZIONE DELL'ATTREZZATURA

• L'attrezzatura è utilizzata per il trasporto e la fusione dei residui di alluminio e può essere inclinata idraulicamente per versare l'alluminio fuso nella fornace di tenuta di alluminio fusa.

• Tipo YGL-1000Q

2. COMPOSIZIONE NELL'ATTREZZATURA

3. CARATTERISTICHE DELL'ATTREZZATURA

3.1. Corpo della fornace

- Il forno a crogiolo può inclinare dal circuito idraulico. E le coperture della fornace sono fatte da materiali di saldatura il piatto d'acciaio e l'acciaio ed altri del metallo Q235

- La bocca del camino della fornace di inclinazione affronta la bocca superiore del crogiolo e «una tenda del calore» è formata sulla bocca del crogiolo per ridurre la perdita di calore nel crogiolo mentre riscalda dalla bocca superiore del crogiolo.

- Il fondo del corpo della fornace è fornito di un porto liquido di perdita e una sonda liquida di perdita è fornita al porto liquido di perdita. Quando il crogiolo cola il liquido di alluminio, un allarme può essere individuato a tempo ed il riscaldamento è tagliato.

- Il focolare al fondo del focolare è reso del refrattario pesante colabile. Il focolare che allinea il materiale dal lato del focolare è fatto dei mattoni refrattari e della lana pesanti della fibra per formare un rivestimento composito. Questa combinazione di materiali non solo assicura che il rivestimento abbia buone proprietà dell'isolamento termico, ma inoltre assicura che il rivestimento possa resistere all'impatto diretto della fiamma di combustione.

- Termocoppia di misura di temperatura--Una termocoppia di misura della temperatura della fornace è utilizzata per misurare e controllare la temperatura della fornace e una termocoppia liquida di alluminio di misura della temperatura è utilizzata per controllare la temperatura del liquido di alluminio. C'è un principale e un aiutante fra i due, il principale e l'ausiliario possono essere convertiti

3.2. Idraulico di inclinazione

- Il forno a crogiolo è idraulicamente ribaltabile. Il sostegno di inclinazione è fatto del piatto d'acciaio e d'acciaio saldato del canale per assicurare la forza sufficiente e la stabilità strutturale.

- Il circuito idraulico comprende la stazione idraulica, la valvola direzionale elettromagnetica, la valvola a farfalla unidirezionale, il cilindro idraulico ed altre parti.

- Un'estremità del cilindro idraulico sostiene il sostegno girante fisso e può girare lungo l'asse di sostegno e l'altra estremità è riparata sul corpo della fornace. Quando la biella del cilindro idraulico è eliminata, il corpo della fornace è alzato ed il corpo della fornace è inclinato lungo l'asse di rotazione del sostegno girante.

- Il controllo di ribaltamento adotta il funzionamento manuale della valvola direzionale elettromagnetica, che può fermare in qualunque momento o cambiare la direzione.

- Metta i commutatori di viaggio alle due posizioni estreme di inclinazione per assicurare la sicurezza di inclinazione.

3.3. Sistema bruciante

- Il bruciatore è un bruciatore a gas automatico di Baltur importato dall'Italia. Il combustibile è gas naturale; la pressione del gas è 5000Pa (il potere calorifico di gas naturale è 8600 kcal/cubici).

- Quando la pressione delle gocce del combustibile di combustione al limite inferiore (regolabile da 0-3000Pa), il relè di pressione invia un segnale tagliare l'elettrovalvola a solenoide dell'approvvigionamento di gas (viene con il bruciatore). Quando il monitor della fiamma non può individuare la combustione normale della fiamma, taglierà automaticamente l'elettrovalvola a solenoide dell'approvvigionamento di gas e darà un'indicazione di allarme.

- Il bruciatore è installato su un carrello mobile, che è condotto dal cilindro.

- Prima che il corpo della fornace sia inclinato, il sistema di controllo deve assicurare che il tubo di combustione delle uscite del bruciatore dal porto di combustione del corpo della fornace a tempo.

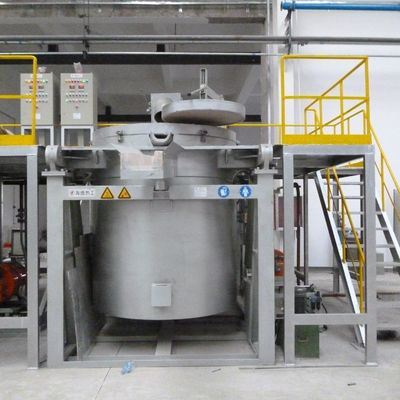

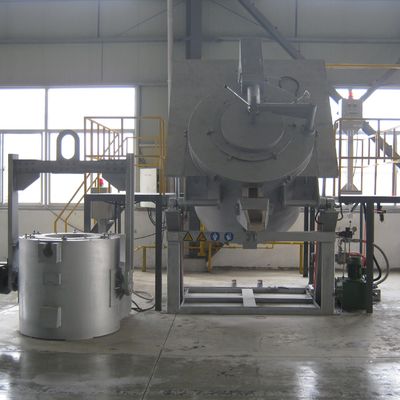

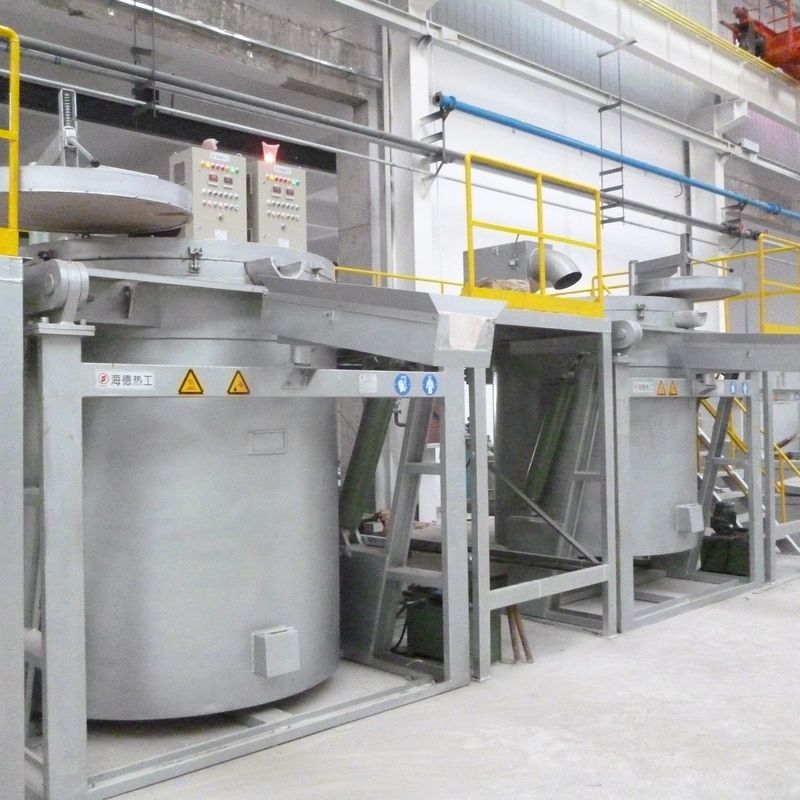

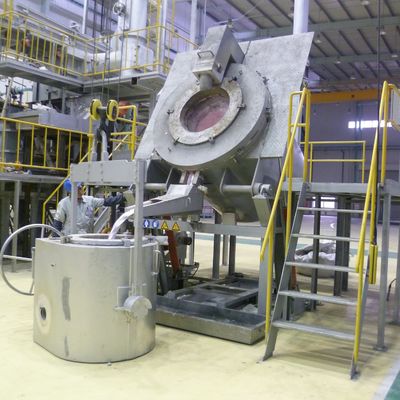

4. Immagine dell'attrezzatura

5. PARAMETRI PRINCIPALI
