Dispositivo di inclinazione idraulico delle siviere di trasferimento con il cilindro di inclinazione idraulico

Dispositivo di inclinazione idraulico per il sistema di versamento di alluminio fuso automatico delle siviere di trasferimento con il cilindro di inclinazione idraulico

1. APPLICAZIONE DELL'ATTREZZATURA

Il dispositivo di inclinazione idraulico è utilizzato per la inclinazione delle siviere di trasferimento ed il versamento fuori dell'alluminio fuso dalle siviere.

2. CARATTERISTICHE DELL'ATTREZZATURA
• Operazione facile
• Sicuro versare fuori l'alluminio fuso
• Nessun pezzi di ricambio
• L'angolo di inclinazione può essere di 90 gradi

3. STRUTTURA E COMPOSIZIONE

---- L'attrezzatura pricipalmente è composta di inclinazione del sostegno, sostegno fisso, inclinante il cilindro, il circuito idraulico, il sistema di controllo elettrico ed altre parti. L'aspetto e le dimensioni riferite saranno secondo il disegno della siviera.

---- Il dispositivo è riparato sulla terra in un certo posto nell'officina, con i bottoni dell'operazione dal manuale sul gabinetto.

---- Il sostegno intitolante è composto di telaio, un supporto verticale, un piatto di guida, un ugello che posiziona la carta ed altre parti. È fatto del piatto d'acciaio e dell'acciaio della sezione dopo l'elaborazione necessaria e la saldatura ed ha forza sufficiente. La struttura è composta di due parti: la base e la struttura di giro. La struttura inferiore è fatta dell'acciaio saldato della sezione, con i ganci dritti ed i piatti di guida saldati sulla cima ed i ganci dritti sono fatti dell'acciaio della sezione e sono saldati con i piatti d'acciaio dentro per assicurare la forza sufficiente di sostegno.

----- Il sostegno fisso è composto di supporto verticale, di base e di altre parti. Sia il supporto che la base sono fatti dell'acciaio profilato allineato con il rinforzo dei piatti della costola.

---- Il circuito idraulico comprende la stazione idraulica, il blocchetto della valvola, il circuito dell'olio di controllo ed altre parti. La inclinazione dell'attrezzatura è controllata da una valvola d'inversione elettromagnetica. Il sistema di controllo elettronico del circuito idraulico deve usare le componenti di Schneider e di Siemens per accertarsi dell'operazione normale del sistema e l'operazione di giro adotta il metodo di trotto.

---- Il sistema di capovolgimento dovrebbe essere sicuro ed affidabile con un sistema di protezione della sicurezza ed i bloccaggi idraulici dovrebbero essere utilizzati nel circuito idraulico del cilindro chiudente per assicurare la chiusura affidabile.

---- Il cilindro di inclinazione dell'olio adotta un grande cilindro alesato dell'olio, che ha una grande portata e la guarnizione adotta una guarnizione resistente ad alta temperatura importata.

---- Quando il cilindro è completamente esteso, l'angolo di inclinazione massimo del sostegno di inclinazione è maggior di 90 gradi.

---- Circuito dell'interruttore di sicurezza di progettazione del circuito idraulico

---- La biella del cilindro idraulico dovrebbe avere resistenza sufficiente di rivestimento, di forza e della corrosione. Nessuna agitazione e nessuna perdita dell'olio durante a vuoto ed il carico. La superficie esterna del tubo di olio del cilindro idraulico deve essere trattata per impedire la temperatura elevata

---- Il gabinetto di controllo è un tipo antipolvere autosufficiente e lo spessore del piatto d'acciaio del gabinetto non è meno di 1.2mm.

4. PARAMETRI PRINCIPALI

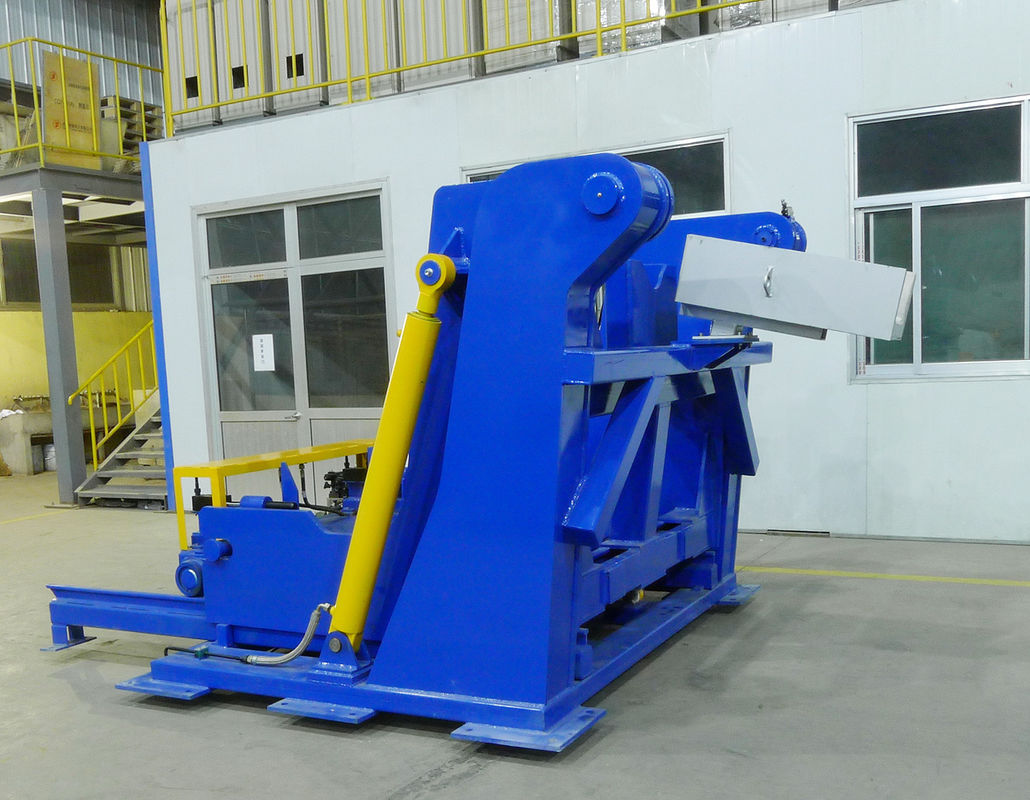

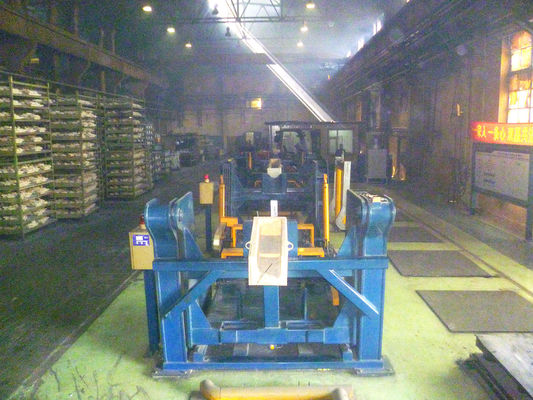

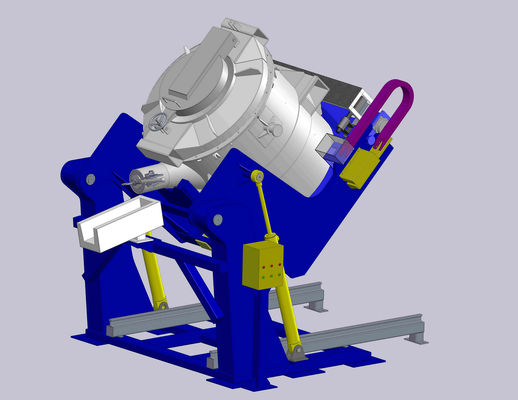

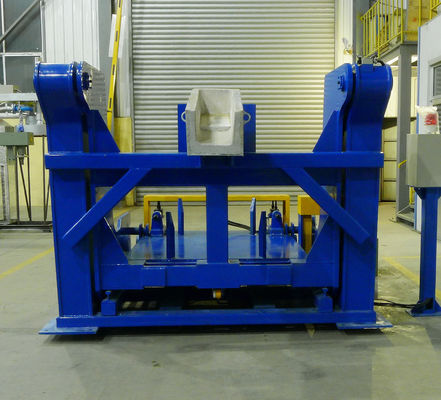

5. Immagini dell'attrezzatura
